Najważniejsze cechy:

• gniazda głośnikowe sprzedawane w parach (2 szt.) w zamkniętym próżniowo opakowaniu;
• przewodnik o niedużej masie wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
• przewodnik z posrebrzanej miedzi tellurowej o wysokiej czystości;
• w pełni izolowana konstrukcja;
• montaż przez lutowanie lub skręcanie;
• gniazda kompatybilne z przewodami o średnicy do 4,0 mm, wtykami bananowymi, wtykami widełkowymi (6 mm i 8 mm).

Uwagi odnośnie wykorzystania:

• gniazda można montować w panelach o grubości do 10 mm;
• maksymalny moment obrotowy dla nakrętki to 0,9 Nm;
• zbyt mocne dokręcenie nakrętki może spowodować uszkodzenie gniazda;
• wymiary elementu blokującego na podkładce:

Wysoka jakość wykoniania

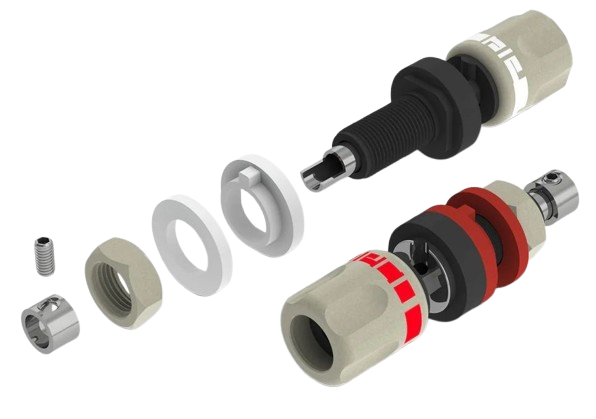

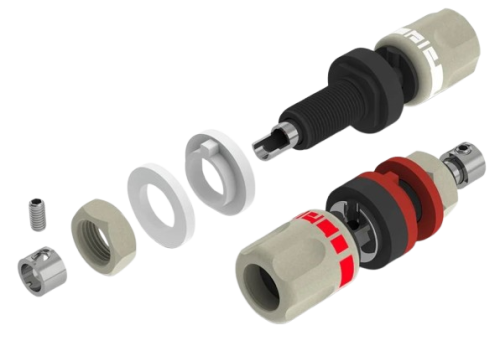

Gniazda głośnikowe ABI-0611R firmy aeco bazują na wysokiej klasy przewodniku z miedzi tellurowej, który pokryty jest rodem. Przygotowywany jest on w procesie precyzyjnego wycinania maszynowego (CNC) jako jeden element, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Ma on do tego wydrążoną konstrukcję i specjalne nacięcie w kształcie litery “L”, co - w parze z mosiężnym pierścieniem i śrubą - umożliwia łatwy montaż przewodu od głośnika poprzez skręcanie.

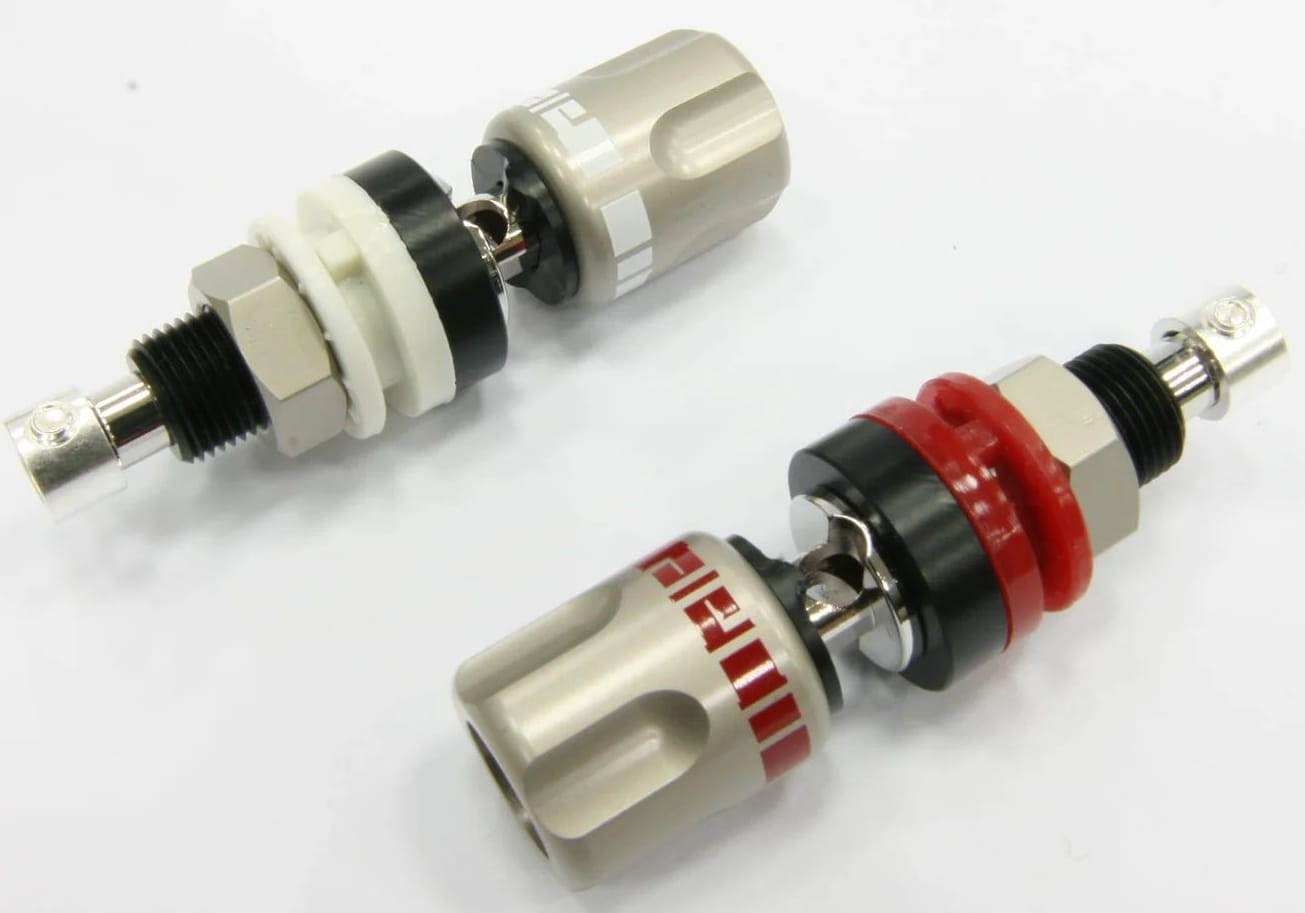

Przewodnik odizolowany jest od metalowych elementów za pomocą obudowy z odpornego tworzywa POM, tak z przodu, jak i z tyłu. Wstawka z POM na mosiężnym pokrętle o szczotkowanej, niklowanej powierzchni chroni dodatkowo konstrukcję przed uszkodzeniem podczas dokręcania. Gniazda ABI-0611R mają ponadto specjalną łukowatą część, która zwiększa powierzchnię styku z gołym przewodem. Podkładki z PE i heksagonalna nakrętka umożliwiają pewne przykręcenie gniazda do panelu głośnika.

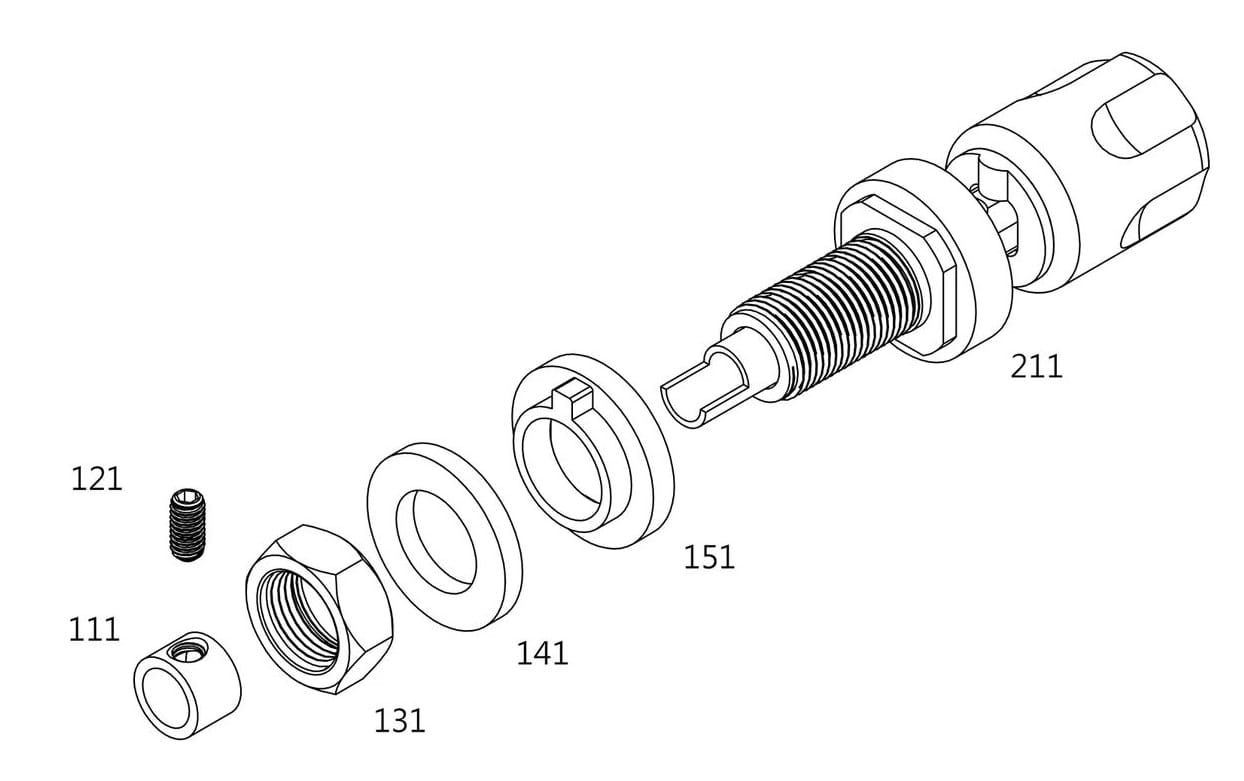

Instrukcja montażu:

• usuń nakrętkę (element 131) i podkładkę (141);
• w przypadku lutowania przewodu od głośnika usuń pierścień mocujący i śrubę (111). W przypadku skręcania przewodu pozostaw te elementy;
• wsuń obudowę gniazda do otworu w panelu głośnika od zewnętrznej strony;
• nałóż podkładkę i nakrętkę na obudowę gniazda;
• przylutuj przewód do gniazda lub skręć go za pomocą pierścienia i śruby (121);
• dokręć nakrętkę (121), aby przymocować gniazdo do panelu.

Specyfikacja techniczna aeco ABI-0611R:

• całkowita długość: 50 mm
• maksymalna średnica: 16,5 mm
• materiał przewodnika: miedź tellurowa (C14500)
• materiał pierścienia mocującego: mosiądz
• materiał śruby: mosiądz
• materiał obudowy: POM (czarny)
• materiał podkładek: PE (czerwona i biała)
• materiał nakrętki: mosiądz
• materiał pokrętła: mosiądz
• pokrycie przewodnika: rod (bez niklu)
• pokrycie pierścienia: srebro (bez niklu)
• pokrycie śruby: srebro (bez niklu)
• pokrycie nakrętki: nikiel
• pokrycie pokrętła: nikiel
• oporność styku: poniżej 0,2 mΩ (testowane z ABP-1111)
