Wysokiej jakości wtyk 3,5 mm TRS z miedzi tellurowej (pozłacany) - aeco AT3-1351G | RATY | SALA ODSŁUCHOWA POZNAŃ

Najważniejsze cechy:

• wtyk 3,5 mm TRS (single ended) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
• wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
• przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
• gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
• obudowa ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem.

Uwagi dotyczące wykorzystania:

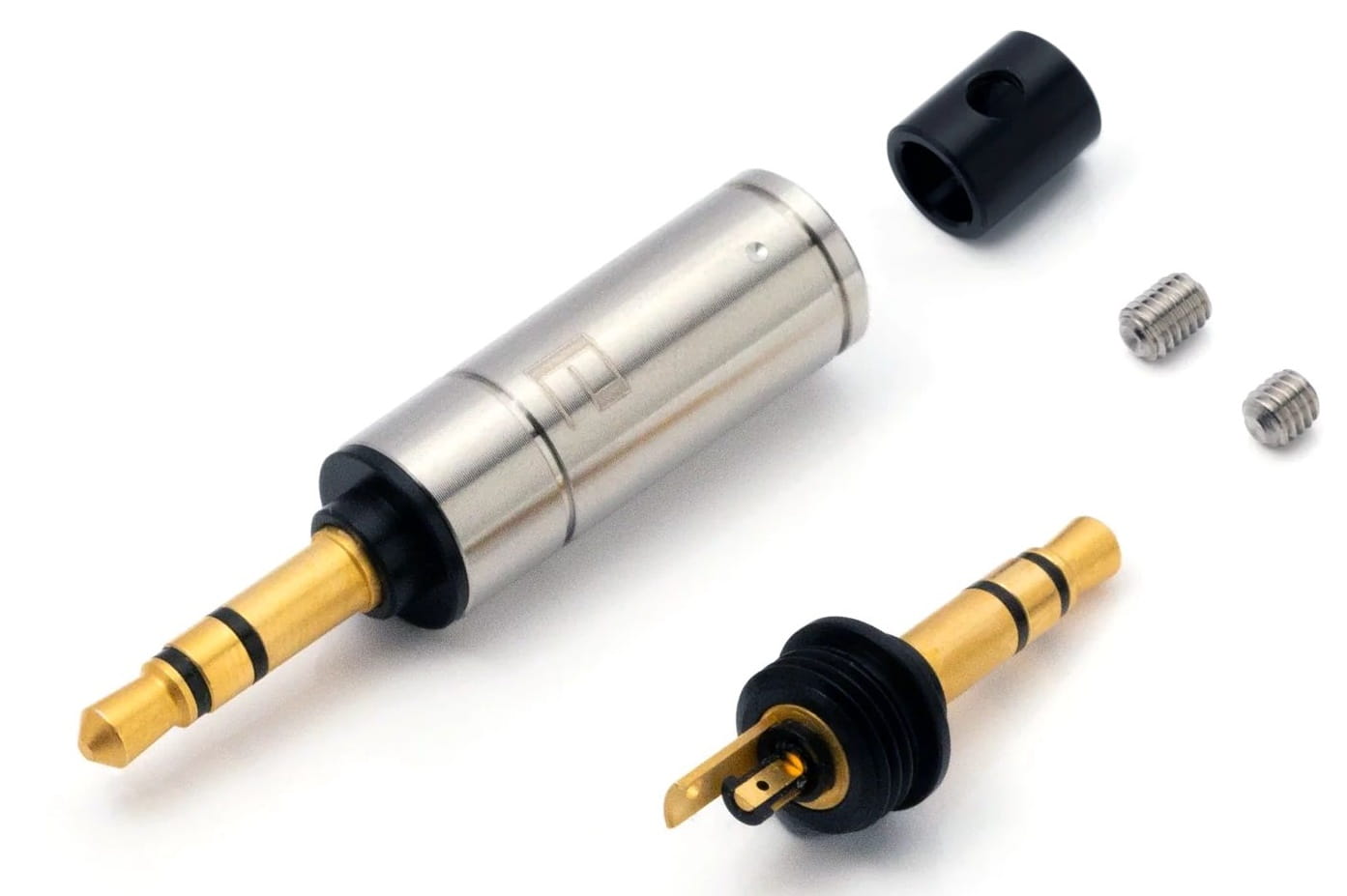

• w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 3 mm lub 4 mm (w zależności od średnicy montowanego przewodu);
• należy uważać, aby nie uszkodzić izolacji podczas lutowania do niego przewodnika (każdy kanał należy lutować osobno według wytycznych dotyczących temperatury lutowania).

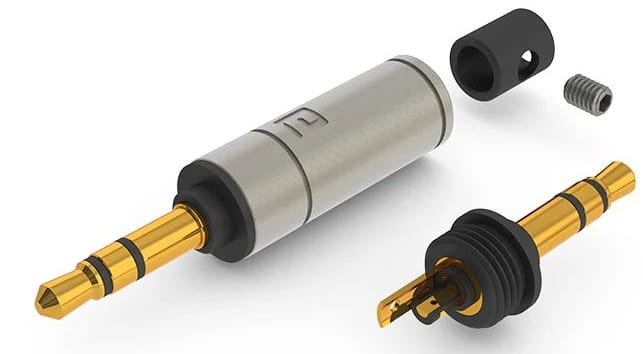

Wysoka jakość wykonania
Wtyk 3,5 mm aeco AT3-1351G przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z miedzi tellurowej o wysokiej czystości, która pokryta jest złotem.

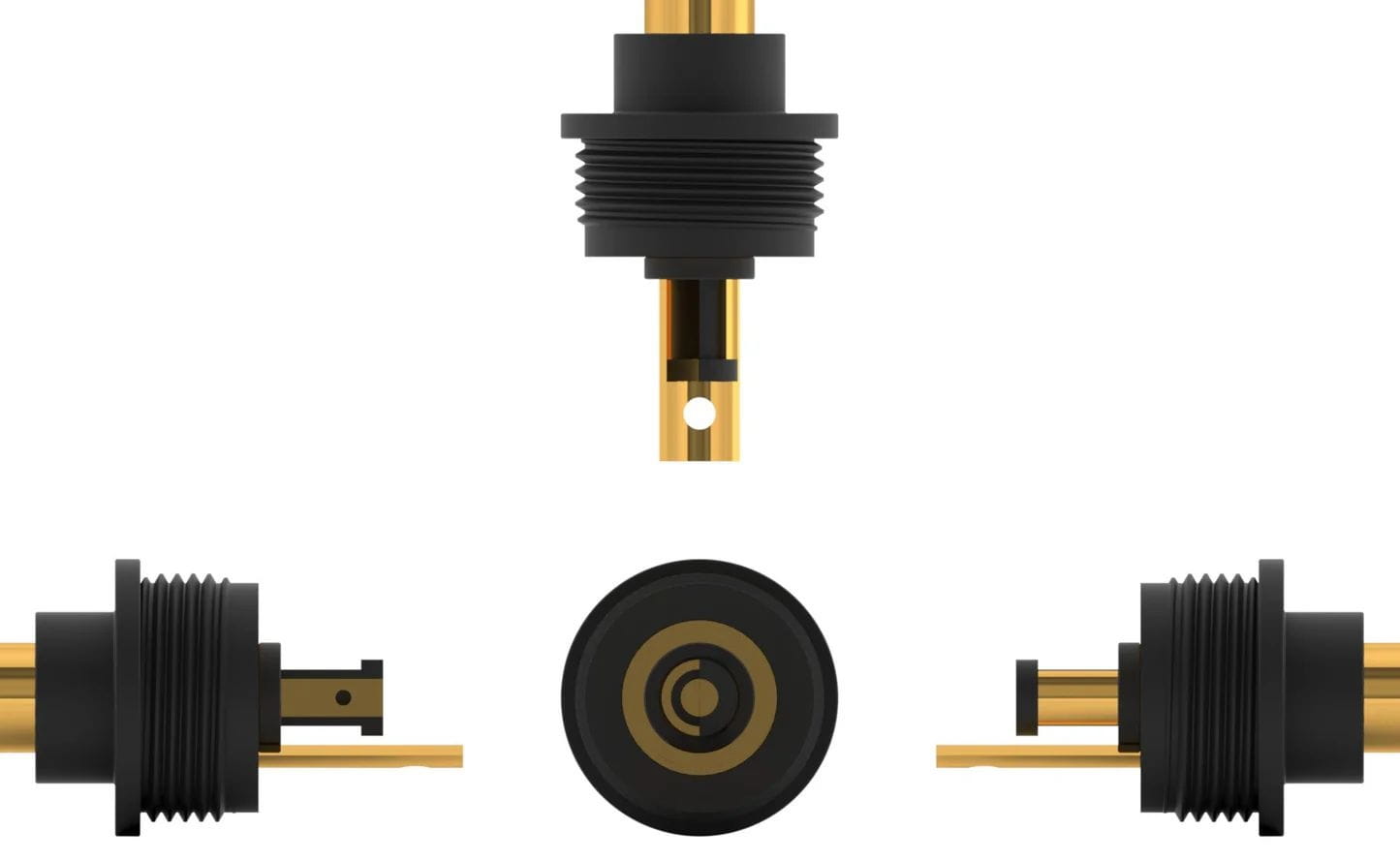

Budowa wtyku daje łatwy dostęp do punktów lutowniczych. Przewodnik jest odizolowany od obudowy za pomocą gwintowanej tulejki ze specjalnego tworzywa sztucznego POM. Z tego materiału wykonane są separatory poszczególnych pól wtyków oraz dodatkowa redukcja dla kabli o mniejszej średnicy, w której przewód mocowany jest za pomocą śrubki (4 mm z zestawu).

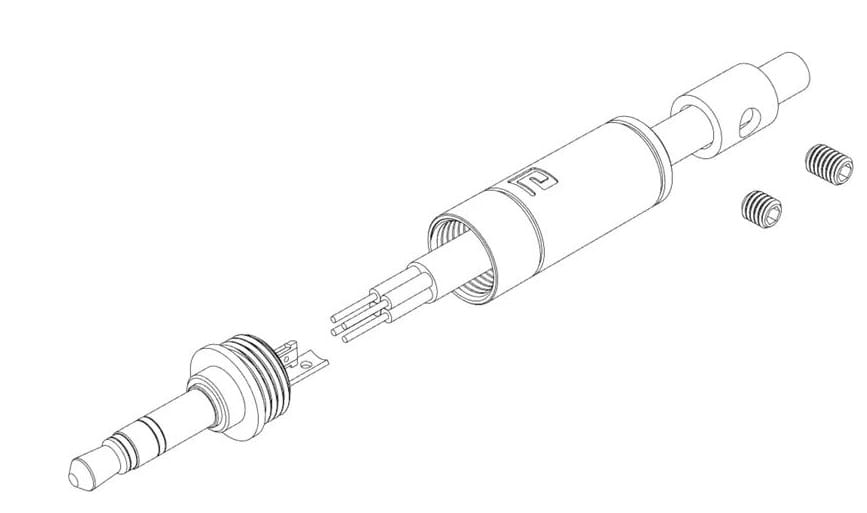

Instrukcja montażu wtyków:

• rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
• w przypadku kabli o średnicy do 4,5 mm można wykorzystać redukcję, którą należy wcześniej nałożyć na kabel wraz z obudową. Nie pasuje ona do kabli o większej średnicy (do 6,5 mm), w przypadku których należy nałożyć samą obudowę wtyku;
• poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych;
• po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę;
• kabel należy usztywnić za pomocą śrubek (4 mm w przypadku wykorzystania redukcji lub 3 mm, gdy jest on większy).

Specyfikacja techniczna aeco AT3-1351G

• długość całkowita: 40,5 mm
• średnica wtyku (w najgrubszym miejscu): 8,9 mm
• średnica redukcji (pierścienia mocującego): 4,5 mm
• maksymalna średnica kabli: 6,5 mm
• materiał wtyku: miedź tellurowa (C14500)
• materiał gwintowanej tulejki: POM (czarny)
• materiał obudowy: stal nierdzewna (SUS304)
• materiał redukcji: POM (czarny)
• materiał śrubki do mocowania kabla: stal nierdzewna
• pokrycie wtyku: złoto (bez niklu)
• oporność styku: poniżej 0,1 mΩ
