Najważniejsze cechy:

• wtyk 4,4 mm TRRRS (balanced) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
• wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
• przewodnik z rodowanej miedzi tellurowej o wysokiej czystości;
• punkty lutownicze dla każdego kanału ułożone są równolegle, co ułatwia lutowanie poszczególnych żył przewodnika;
• cztery metalowe przewodniki (prawe, lewe, pozytywne, negatywne) o tym samym polu przekroju;
• gwintowana tulejka do mocowania obudowy;
• obudowa ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem.

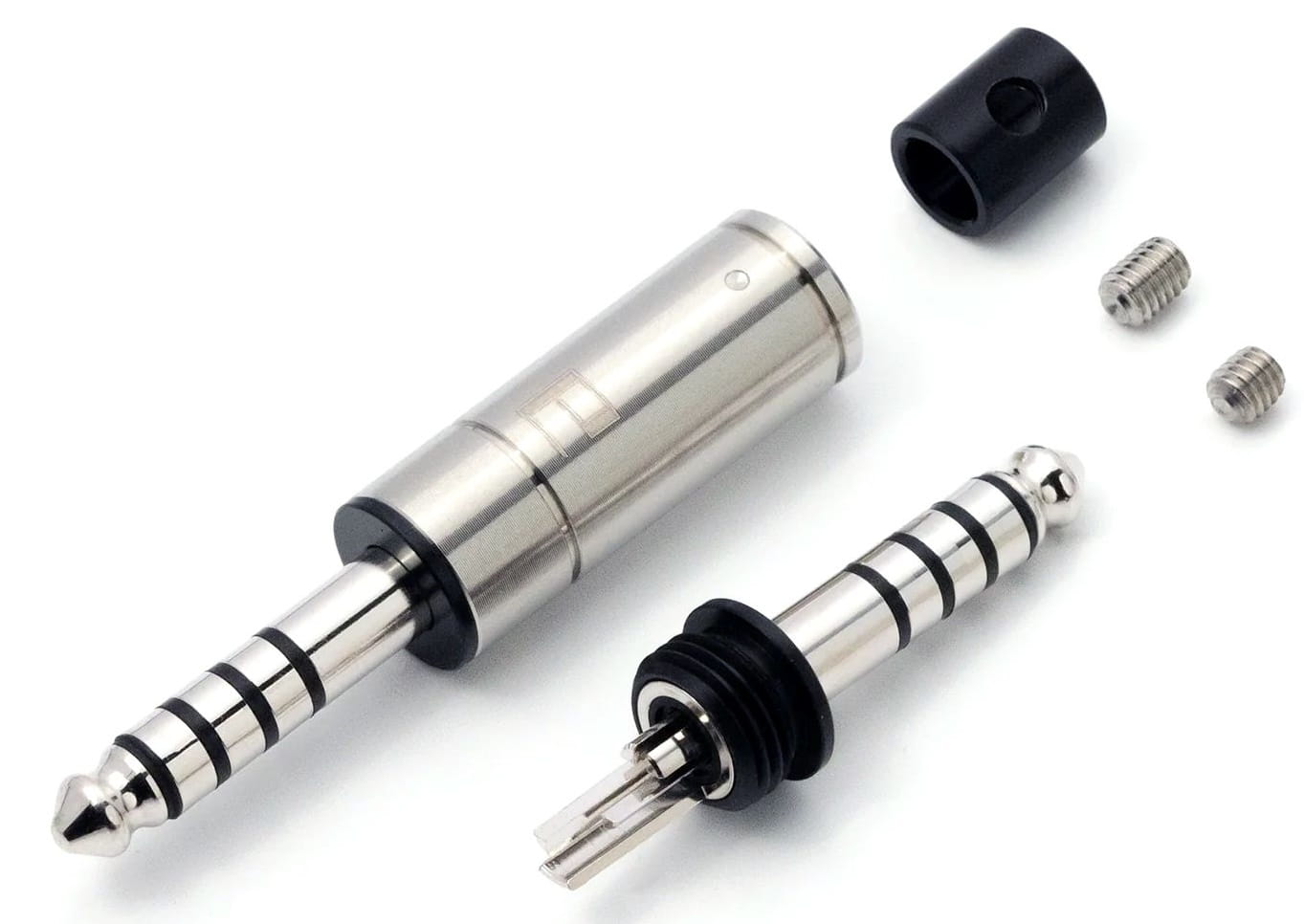

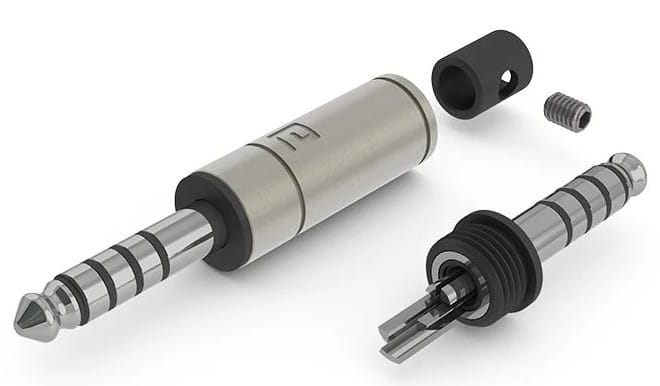

aeco AT4-1812R to wysokiej jakości wtyk 4,4 mm TRRRS (balanced) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z rodowanej miedzi tellurowej o wysokiej czystości. AT4-1812R ma do tego izolację z tworzywa POM oraz elegancką obudowę ze stali nierdzewnej o fakturowanej powierzchni z laserowo naniesionym logotypem aeco.

Uwagi dotyczące wykorzystania:

• w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 3 mm lub 4 mm (w zależności od średnicy montowanego przewodu);
• należy uważać, aby nie uszkodzić izolacji podczas lutowania do niego przewodnika (każdy kanał należy lutować osobno według wytycznych dotyczących temperatury lutowania).

Wysoka jakość wykonania:
Wtyk 4,4 mm aeco AT4-1812 przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z czystej miedzi tellurowej o wysokiej czystości, która pokryta jest rodem.

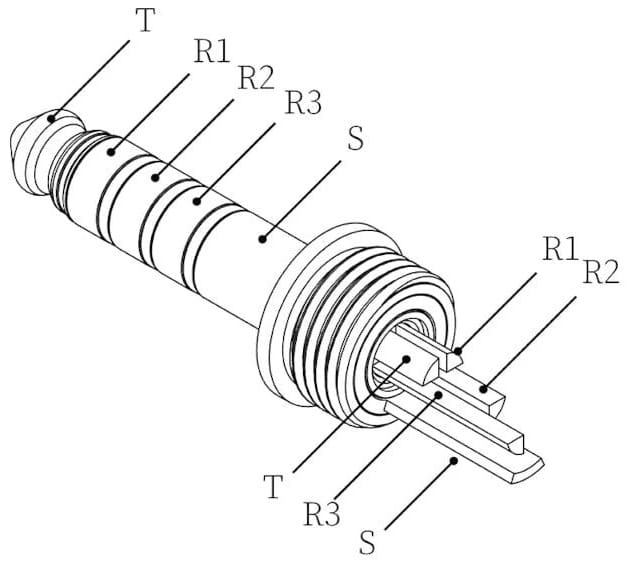

Wtyk złożony jest z pięciu pół (Tip, 3 x Ring i Sleeve), a poszczególne metalowe części oddzielone są od siebie izolacją z nylonu. Budowa wtyku daje łatwy dostęp do punktów lutowniczych, które ułożone są równolegle. Cztery metalowe elementy przewodnika (prawe, lewe, pozytywne, negatywne) mają dodatkowo to samo pole przekroju.

Wtyk ma przytwierdzoną gwintowaną tulejkę ze specjalnego tworzywa sztucznego POM. Z tego samego materiału wykonana jest redukcja dla kabli o mniejszej średnicy (do 4,5 mm), w której przewód mocowany jest za pomocą śrubki (4 mm z zestawu). Na tulejkę nakręcana jest obudowa ze stali nierdzewnej, która - w zależności od potrzeby - może przewodzić masę.

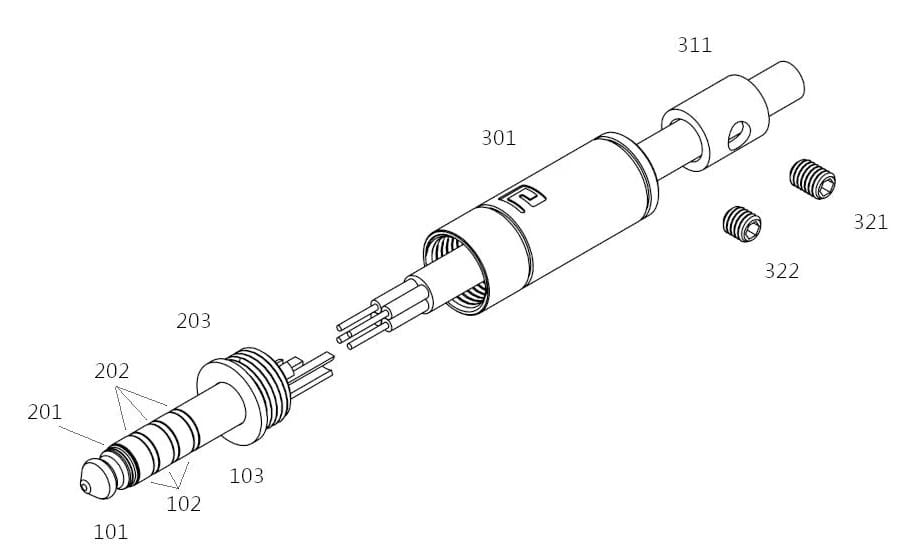

Instrukcja montażu:

• rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
• w przypadku kabli o średnicy do 4,5 mm można wykorzystać redukcję (element 311), którą należy wcześniej nałożyć na kabel wraz z obudową. Nie pasuje ona do kabli o większej średnicy (do 6,5 mm), w przypadku których należy nałożyć samą obudowę wtyku (301);
• poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych według wytycznych dotyczących kanału i polaryzacji;
• po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę (203);
• kabel należy usztywnić za pomocą śrubek (4 mm w przypadku wykorzystania redukcji lub 3 mm, gdy jest on większy).

Specyfikacja techniczna aeco AT4-1812R

• długość całkowita: 43,5 mm
• średnica wtyku (w najgrubszym miejscu): 8,9 mm
• średnica redukcji (pierścienia mocującego): 4,5 mm
• maksymalna średnica kabli: 6,5 mm
• materiał wtyku: miedź tellurowa (C14500)
• materiał izolatora: nylon (PA66)
• materiał gwintowanej tulejki: POM (czarny)
• materiał obudowy: stal nierdzewna (SUS304)
• materiał redukcji: POM (czarny)
• materiał śrubki do mocowania kabla: stal nierdzewna
• pokrycie wtyku: rod (bez niklu)
• oporność styku: poniżej 0,1 mΩ
