Wysokiej jakości wtyk 6,35 mm z miedzi tellurowej (pozłacany) - aeco AT6-1231G | RATY | SALA ODSŁUCHOWA POZNAŃ

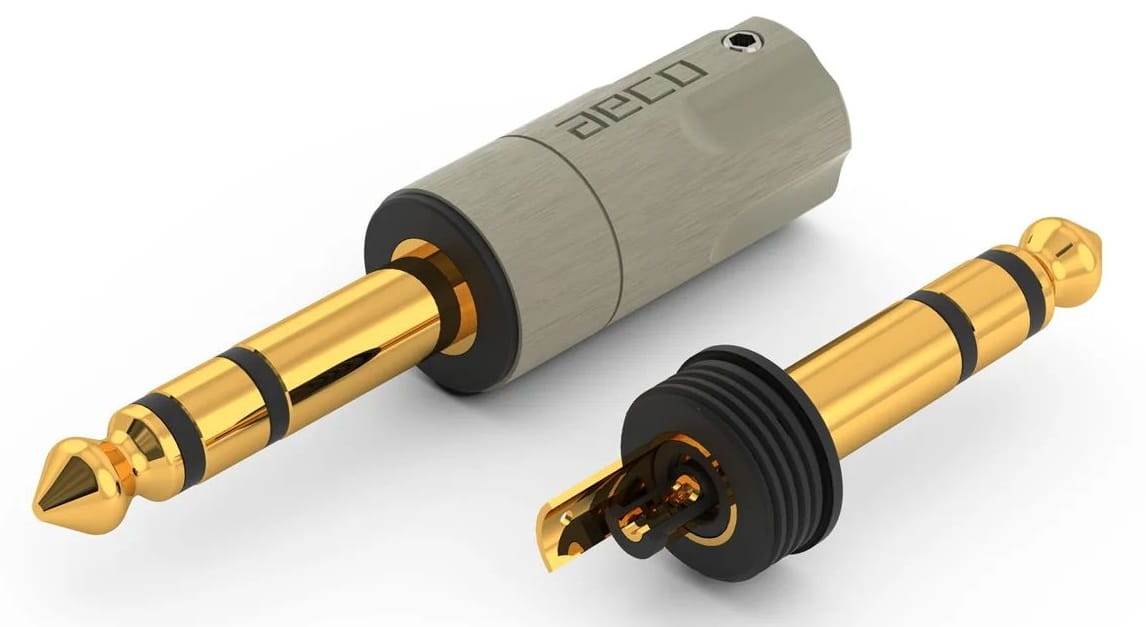

aeco AT6-1231G to wysokiej jakości wtyk 6,35 mm TRS (single ended) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z pozłacanej miedzi tellurowej. AT6-1231G ma do tego izolację z tworzywa POM oraz elegancką obudowę z mosiądzu o szczotkowanej, niklowanej powierzchni z grawerowanym logotypem aeco.

Najważniejsze cechy:

• wtyk 6,35 mm TRS (single ended) sprzedawany pojedynczo (1 szt.) w zamkniętym próżniowo opakowaniu;
• wtyk wykonany w procesie precyzyjnego wykrawania maszynowego (CNC) jako pojedynczy element;
• przewodnik z pozłacanej miedzi tellurowej o wysokiej czystości;
• gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
• obudowa z mosiądzu o szczotkowanej, niklowanej powierzchni z grawerowanym logotypem.

Uwagi dotyczące wykorzystania:

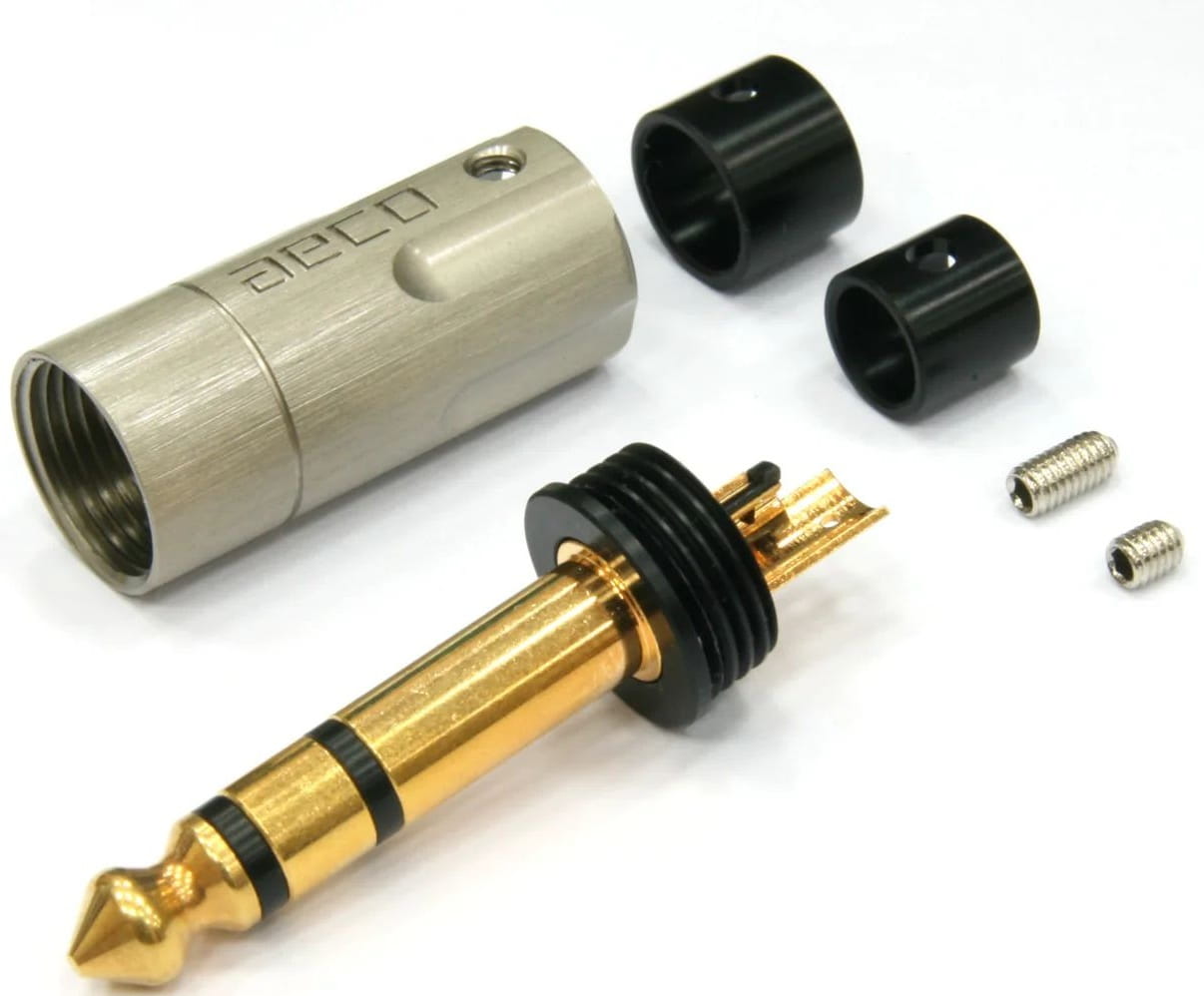

• w zestawie z wtykiem dodawane są dwie śrubki do mocowania kabli o długości 4 mm lub 6 mm (w zależności od średnicy montowanego przewodu);
• w zestawie z wtykiem dodawane są dwie redukcje dla przewodów o średnicy do 6,5 mm oraz do 8,5 mm. Usuwając redukcję można zamontować kabel o średnicy do 10,5 mm.

Wysoka jakość wykonania:
Wtyk 6,35 mm aeco AT6-1231G przygotowany jest w procesie precyzyjnego wykrawania maszynowego (CNC) w postaci jednego elementu, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Jest on wykonany z miedzi tellurowej o wysokiej czystości, która pokryta jest złotem.

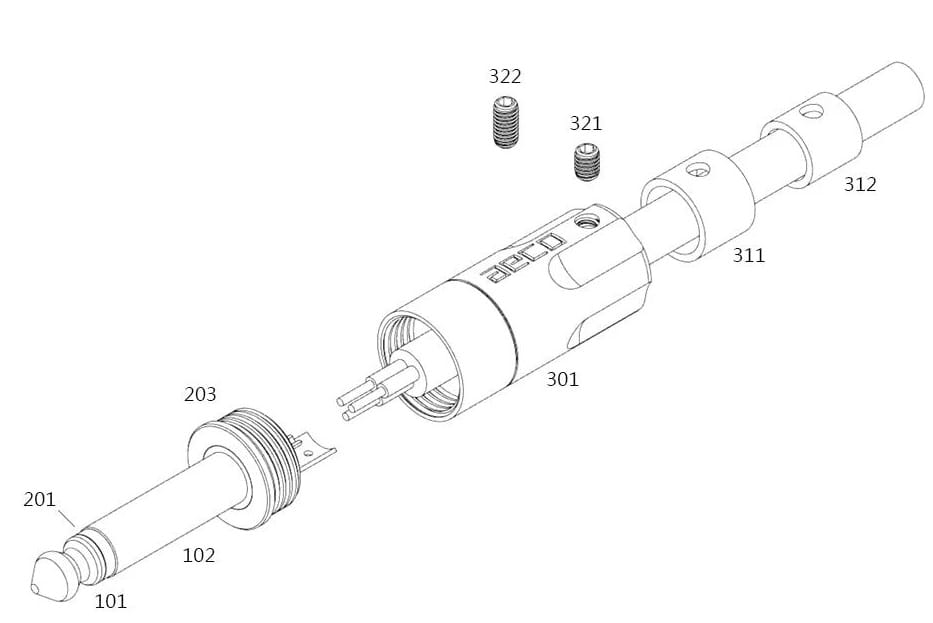

Wtyk jest przymocowany do gwintowanej tulejki ze specjalnego tworzywa sztucznego POM, która izoluje go od nakręcanej obudowy z mosiądzu o szczotkowanej, niklowanej powierzchni. Z POM wykonane są separatory poszczególnych pól wtyku i dodatkowe redukcje dla kabli o średnicy do 6,5 mm i 8,5 mm, w których przewód mocowany jest za pomocą śrubki ze stali nierdzewnej.

Instrukcja montażu:

• rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany;
• w przypadku kabli o średnicy do 6,5 mm można wykorzystać mniejszą redukcję, a w przypadku kabli o średnicy do 8,5 mm można wykorzystać większą redukcję. Należy je wcześniej nałożyć na kabel wraz z obudową.
• w przypadku większych kabli (do 10,5 mm) należy nałożyć samą obudowę wtyku, bez redukcji;
• poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych;
• po skończonym procesie lutowania należy nakręcić obudowę na gwintowaną tulejkę;
• kabel należy usztywnić za pomocą odpowiedniej śrubki (6 mm dla mniejszej redukcji lub 4 mm w innym wypadku).

Specyfikacja techniczna aeco AT6-1231G

• długość całkowita: 63 mm
• średnica wtyku (najgrubszym miejscu): 13,5 mm
• średnica mniejszej redukcji (pierścienia mocującego): 6,5 mm
• średnica większej redukcji (pierścienia mocującego): 8,5 mm
• maksymalna średnica kabli: 10,5 mm
• materiał wtyku: miedź tellurowa (C14500)
• materiał gwintowanej tulejki: POM (czarny)
• materiał obudowy: mosiądz (C3604)
• materiał redukcji: POM (czarny)
• materiał śrubek do mocowania kabla: stal nierdzewna
• pokrycie wtyku: złoto (bez niklu)
• pokrycie obudowy: nikiel
• oporność styku: poniżej 0,1 mΩ
