aeco ARP-1512R to zestaw wysokiej jakości wtyków RCA firmy z Tajwanu, które wyróżniają się stylowym wzornictwem oraz powalającą jakością wykonania. Oparto je na przewodniku z rodowanej miedzi tellurowej o wysokiej czystości. Dzięki unikatowej budowie wtyki firmy aeco punktowo odprowadzają masę z powierzchni gniazda, ich elementy przewodzące można wymontować z korpusu z nylonu wzmocnionego włóknem szklanym w celu łatwego lutowania, a pierścień z brązu fosforowego gwarantuje pewne połączenie z gniazdem. ARP-1512R mają do tego eleganckie obudowy ze stali nierdzewnej z laserowo naniesionym logotypem.

Najważniejsze cechy:

• zestaw czterech wtyków RCA (2 z białym oznaczeniem, 2 z czerwonym) w próżniowym opakowaniu;
• przewodnik wykonany z rodowanej miedzi tellurowej o wysokiej czystości;
• specjalna budowa przewodnika dla punktowego odprowadzania masy z powierzchni gniazda (nie jest współosiowa);
• elementy przewodnika można wymontować w celu łatwiejszego lutowania;
• dwuczęściowe korpusy wykonane z nylonu wzmocnionego włóknem szklanym;
• pierścień z brązu fosforowego dla bardziej stabilnego połączenia z gniazdem;
• redukcja z tworzywa POM oraz dwa komplety śrubek (8 x 3 mm i 8 x 4 mm) dla przewodów o różnej średnicy;
• skręcana obudowa ze stali nierdzewnej z laserowo naniesionym logotypem firmy;
• możliwość rozłożenia wtyku na elementy pierwsze (łatwy recykling).

Unikatowa budowa wtyków

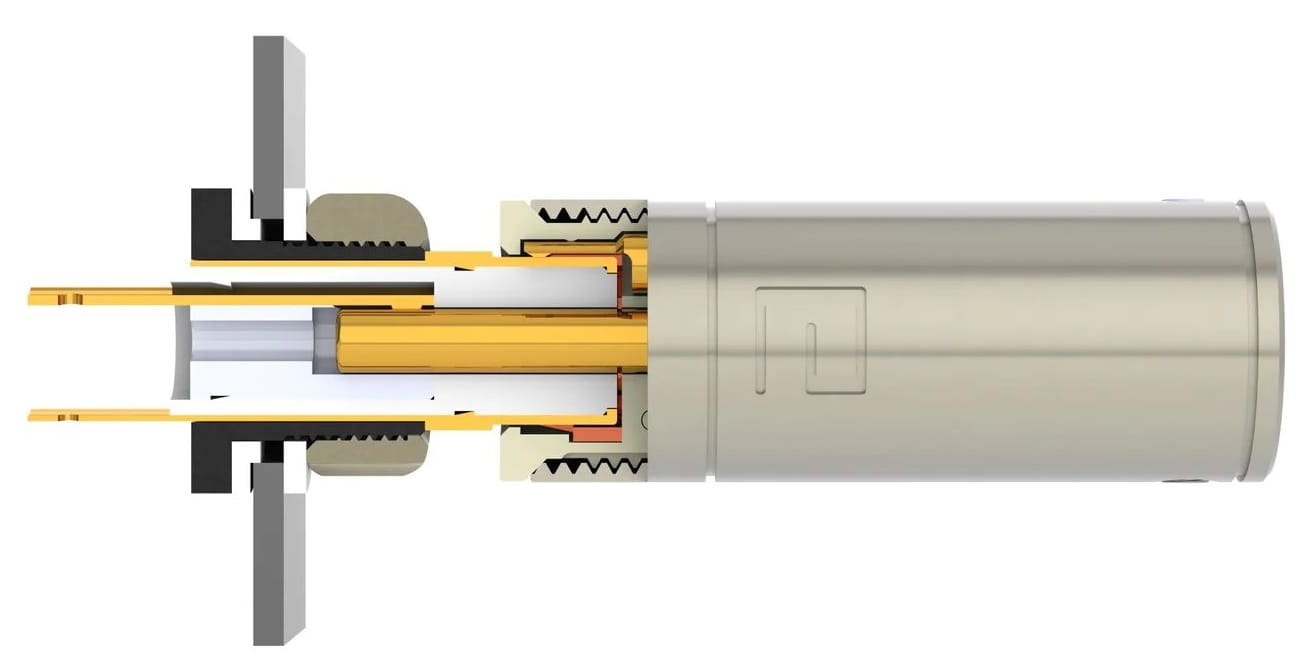

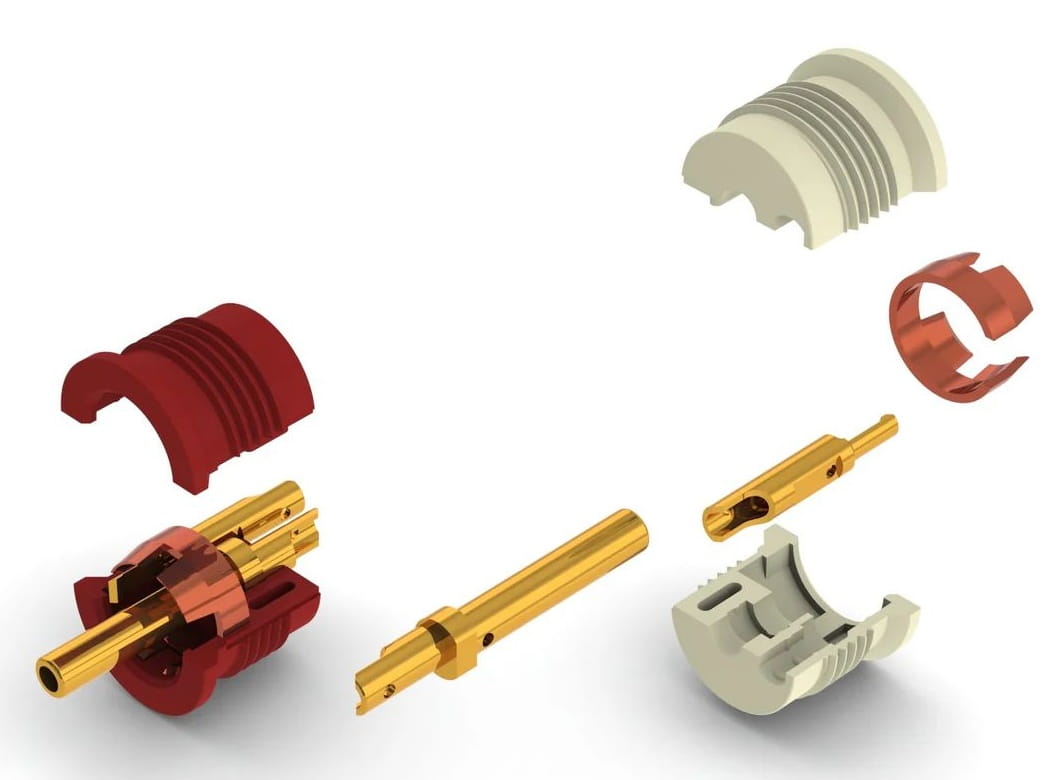

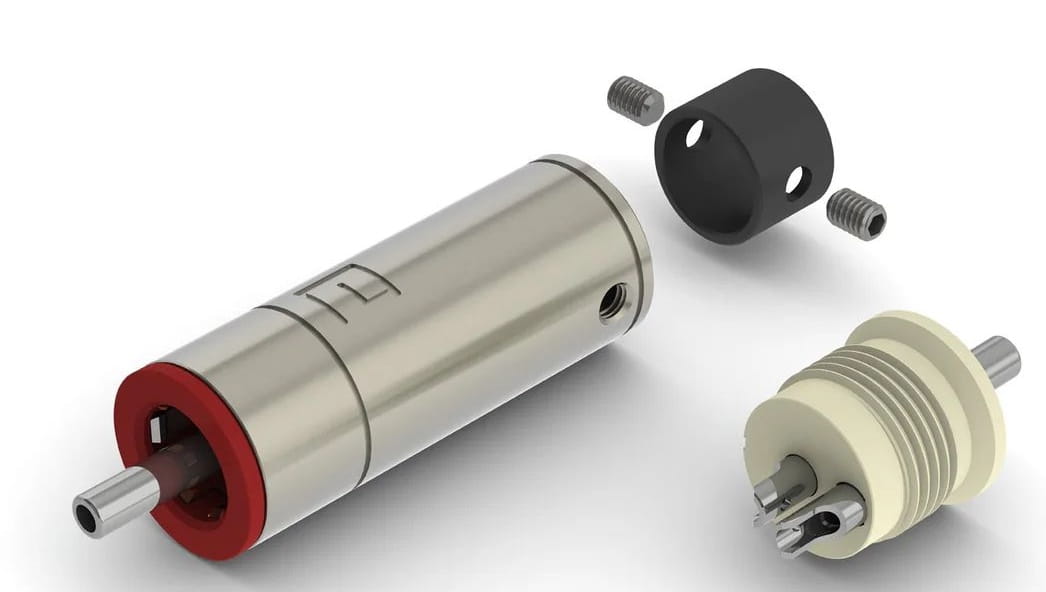

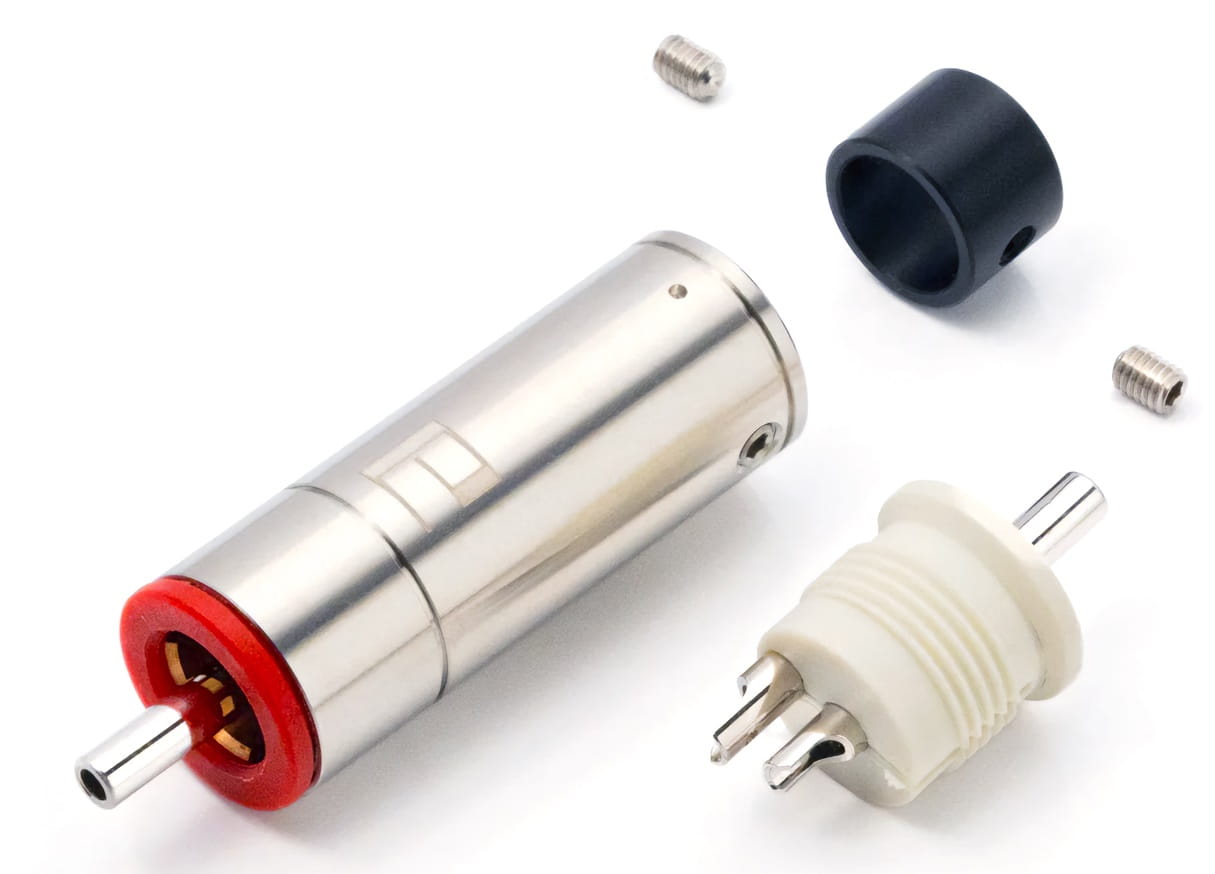

Wtyki RCA aeco z linii ARP-1512R wyróżniają się unikatową konstrukcją, która umożliwia ich rozłożenie na elementy pierwsze. Dwuczęściowe korpusy można rozłożyć, aby wymontować elementy przewodzące do łatwiejszego lutowania. Firma zrezygnowała z koncentrycznych przewodników - odprowadzenie masy z powierzchni gniazda odbywa się punktowo, co poprawia jakość dźwięku. Wtyki ARP-1512R mają dodatkowo pierścień, który usztywnia je w gnieździe, obudowy nakręcane na gwintowany korpus oraz redukcję, która mocowana jest na dwie śrubki.

Z najwyższej jakości materiałów
ARP-1512G - jak inne rozwiązania aeco - oparty jest na materiałach najwyższej klasy. Elementy przewodzące zrobione są z miedzi tellurowej o wysokiej czystości, która jest rodowana. Korpus, który izoluje je od obudowy ze stali nierdzewnej, wykonano z nylonu wzmocnionego włóknem szklany. Redukcja przygotowana jest ze specjalnego tworzywa POM, a śrubki do mocowania kabla - ze stali nierdzewnej.ARP-1512G - jak inne rozwiązania aeco - oparty jest na materiałach najwyższej klasy. Elementy przewodzące zrobione są z miedzi tellurowej o wysokiej czystości, która jest rodowana. Korpus, który izoluje je od obudowy ze stali nierdzewnej, wykonano z nylonu wzmocnionego włóknem szklany. Redukcja przygotowana jest ze specjalnego tworzywa POM, a śrubki do mocowania kabla - ze stali nierdzewnej.

Instrukcja montażu wtyków

• zdejmij izolację, aby odsłonić odcinek przewodu, który ma być przylutowany;

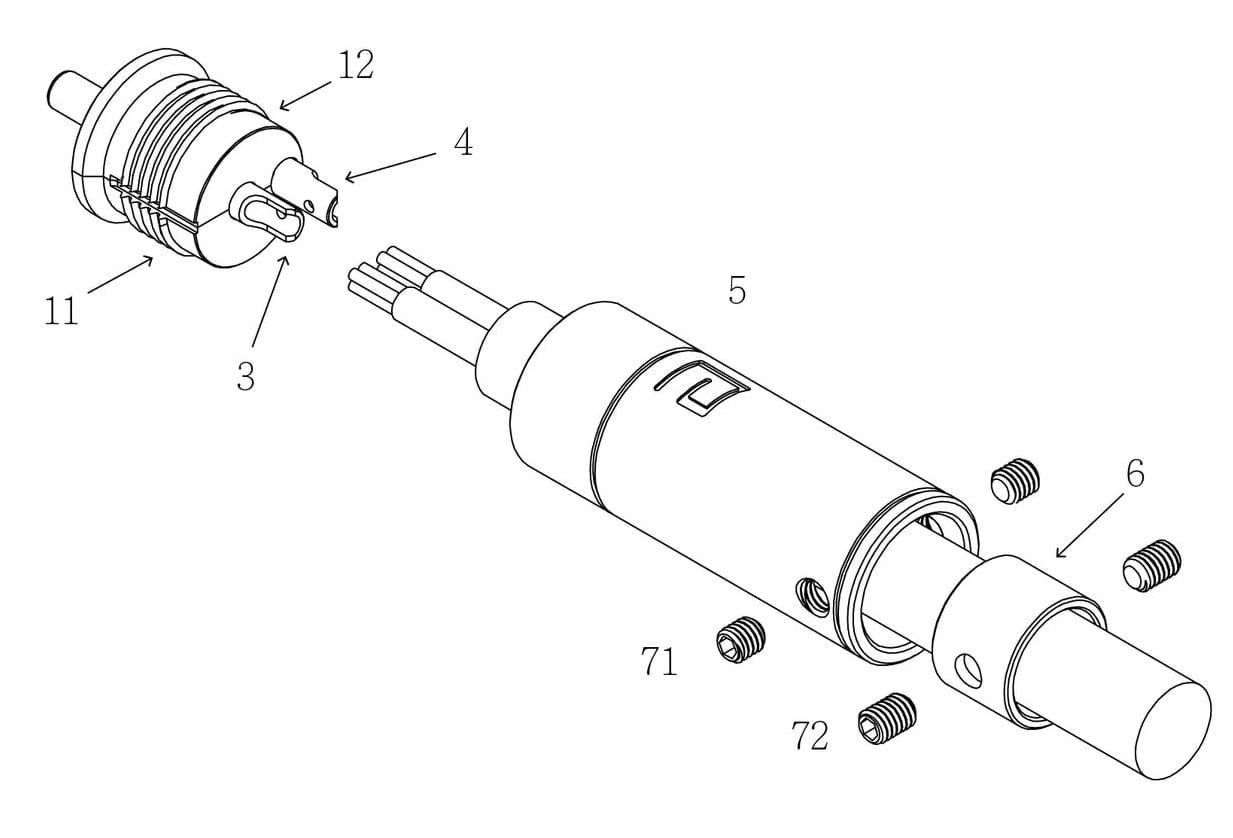

• w przypadku przewodów o średnicy do 9 mm przed nałożeniem obudowy (element 5 na schemacie) można nałożyć redukcję (6). W przypadku kabli o średnicy do 11,5 mm należy nałożyć samą obudowę (5);
• należy przylutować odpowiedni przewód do przewodnika pozytywnego “+” (centralny pin - 3) i negatywnego “-” (pin uziemienia - 4);

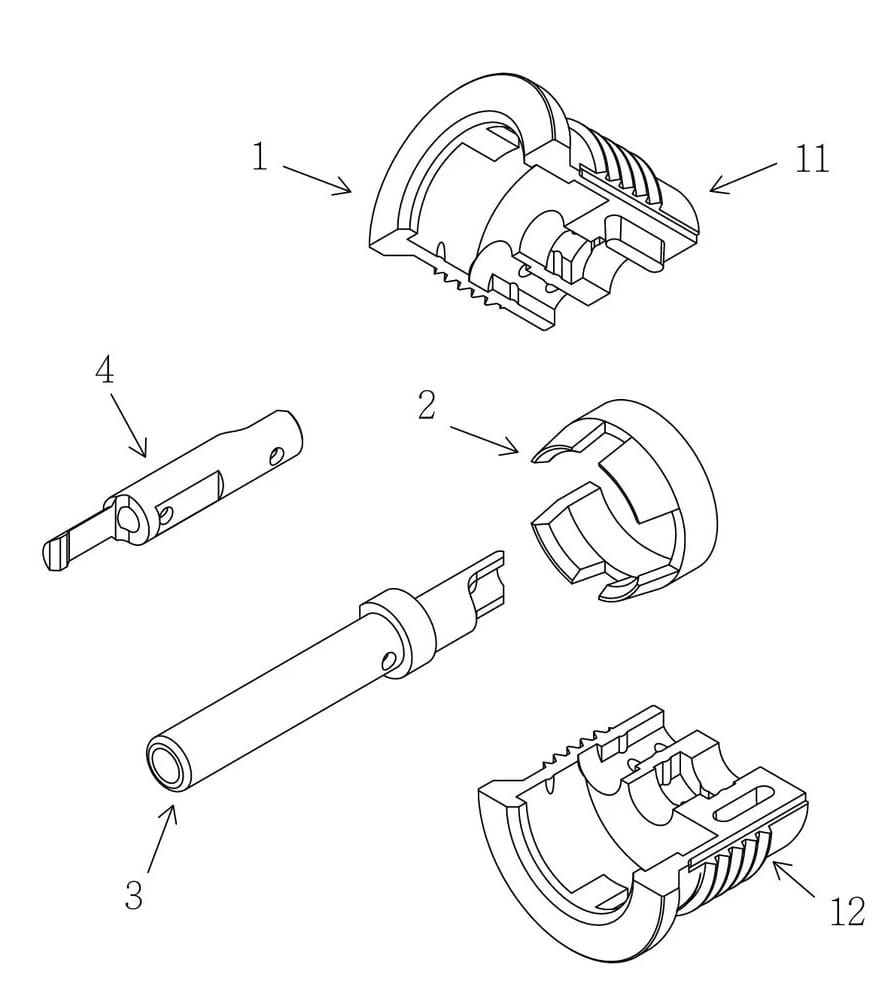

• jeżeli przewodniki zostały wyjęte z korpusu przed lutowaniem, aby złożyć je należy nałożyć centralny pin (3), pin uziemienia (4) i pierścień mocujący (2) na dolną część korpusu (12), a następnie zamknąć ją górną częścią korpusu (11);
• należy nakręcić obudowę na gwintowany korpus;
• przewód należy usztywnić we wtyku za pomocą dwóch śrubek o długości 4 mm (72) w przypadku korzystania z redukcji lub 3 mm (71) bez redukcji.

 Specyfikacja techniczna aeco ARP-1512R

• długość całkowita wtyku: 45,7 mm
• średnica wtyku (w najgrubszym miejscu): 13,9 mm
• maksymalna średnica przewodów (bez redukcji): 11.5 mm
• maksymalna średnica przewodów (z redukcją): 9 mm
• materiał pinów: miedź tellurowa (C14500)
• materiał pierścienia: brąz fosforowy (C5441)
• materiał korpusu nylon wzmocniony włóknem szklanym
• materiał obudowy: stal nierdzewna (SUS304)
• materiał redukcji: POM
• materiał śrubek: stal nierdzewna (SUS304)
• pokrycie pinów: rod (bez niklu)
• oporność styku: poniżej 0,3 mΩ (testowane z ARJ-4045)
