Wysokiej klasy męski 4-pinowy wtyk XLR z miedzi tellurowej (rodowany) - aeco AX4-1611R | RATY | SALA ODSŁUCHOWA POZNAŃ

Najważniejsze cechy:

• męski, 4-pinowy wtyk XLR w zamkniętym próżniowo opakowaniu;
• przewodnik z rodowanej miedzi tellurowej o wysokiej czystości;
• wtyk ze specjalnymi wyżłobionymi pinami w celu zwiększenia powierzchni;
• izolacja z specjalnie dobranego PTFE (teflonu);
• możliwość montażu przewodów o średnicy do 12 mm;
• obudowy ze stopu mosiądzu, których powierzchnia jest niklowana i powlekana.

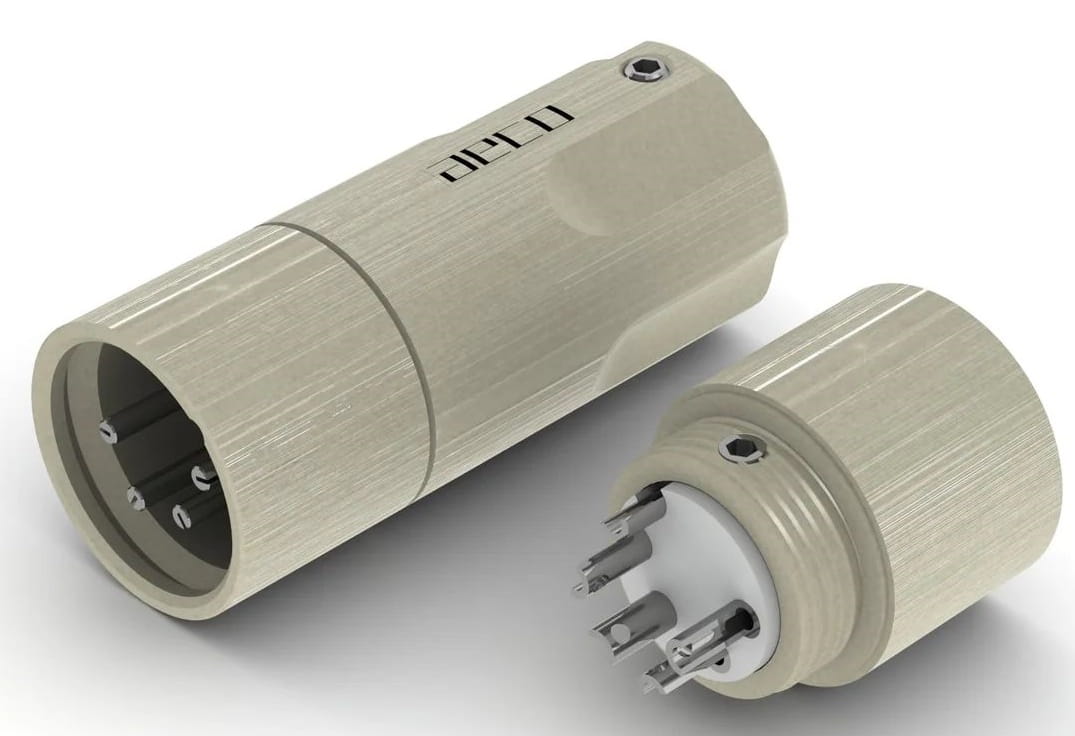

aeco AX4-1611R to wysokiej klasy męski, 4-pinowy wtyk XLR (balanced) firmy z Tajwanu, który wyróżnia się stylowym wzornictwem oraz powalającą jakością wykonania. Oparty jest on na przewodniku z rodowanej miedzi tellurowej. Wtyk AX4-1611R ma do tego specjalną izolację z PTFE oraz elegancką obudowę z mosiądzu o niklowanej, powlekanej powierzchni z czarnym logotypem aeco.

Uwagi dotyczące wykorzystania:

• konstrukcja wtyku pozbawiona jest blokady, ale jest on kompatybilny ze standardowymi żeńskimi, 4-pinowymi wtykami XLR (z przyciskiem blokady).

Wysoka jakość wykonania

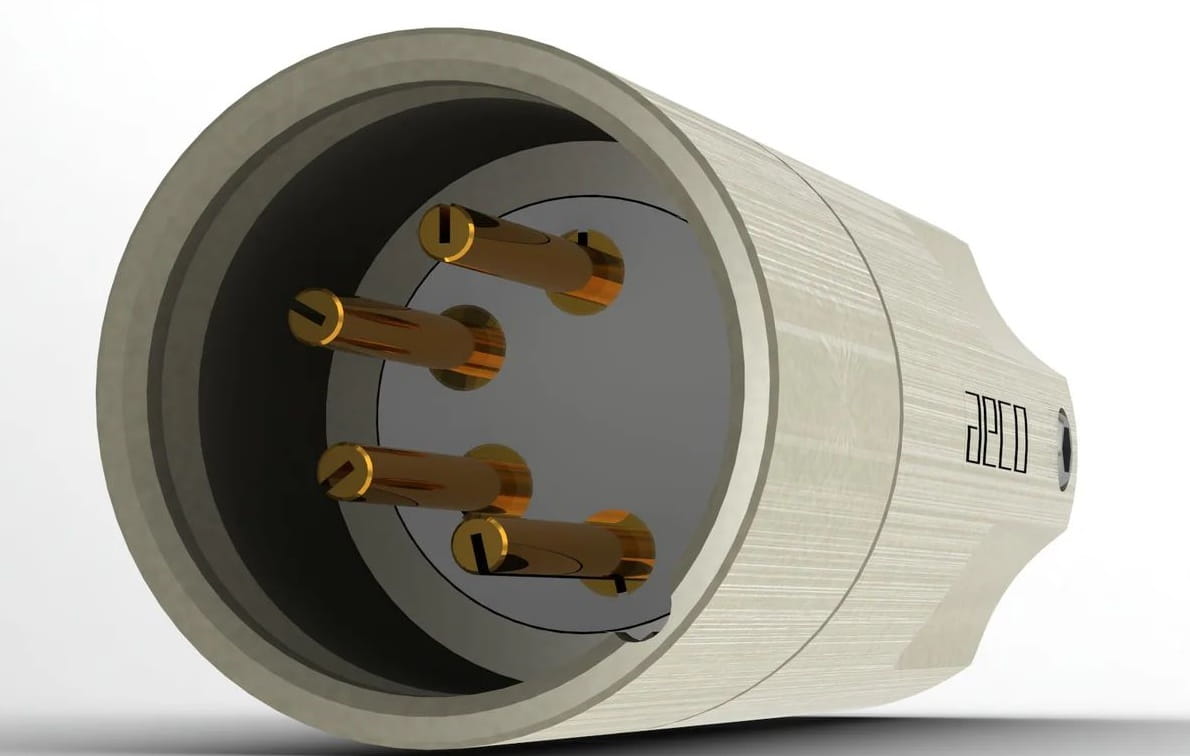

Wtyki XLR AX4-1611R firmy aeco bazują na wysokiej klasy przewodniku z miedzi tellurowej, który pokryty jest rodem. Ma on specjalnie zaprojektowane piny, które są wyżłobione w celu zwiększenia powierzchni. Są one odizolowane od korpusu za pomocą izolacji z PTFE. Wtyk umożliwia do tego podłączenie masy do obudowy.

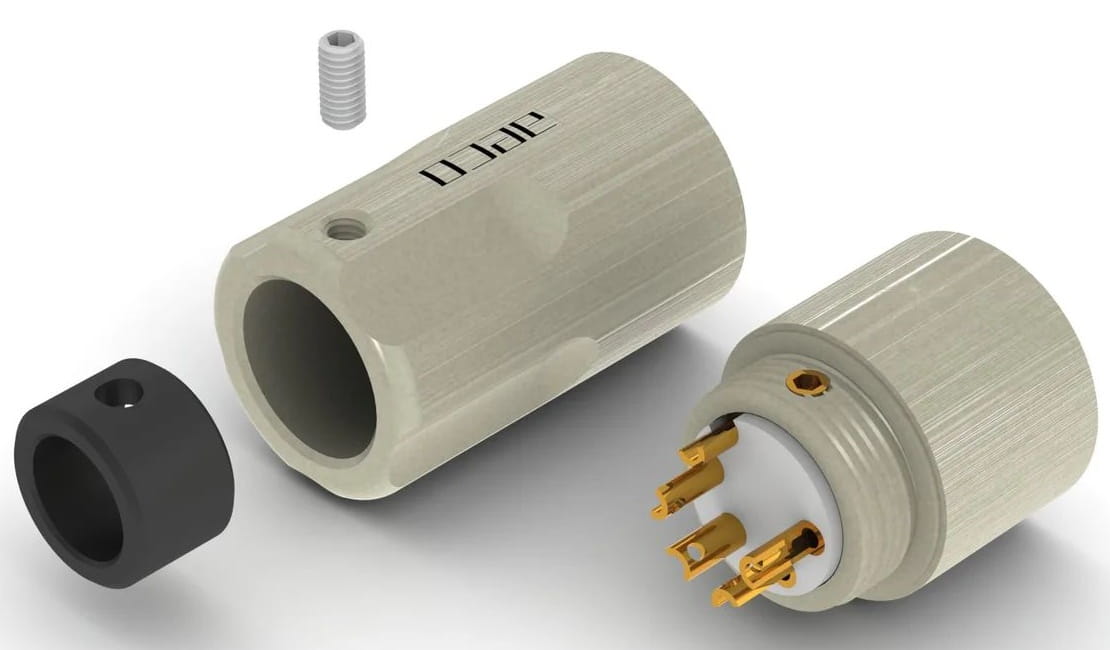

Dwuczęściowe, nakręcane obudowy wykonane są ze stopu mosiądzu, który jest niklowany, a następnie dodatkowo powlekany, co nadaje powierzchni stylowy wygląd. AX4-1611R umożliwia montaż przewodów o średnicy do 12,5 mm. Producent do zestawu dodaje ponadto redukcję z tworzywa POM, którą można stosować z kablami o średnicy do 8,5 mm.

Instrukcja montażu wtyków

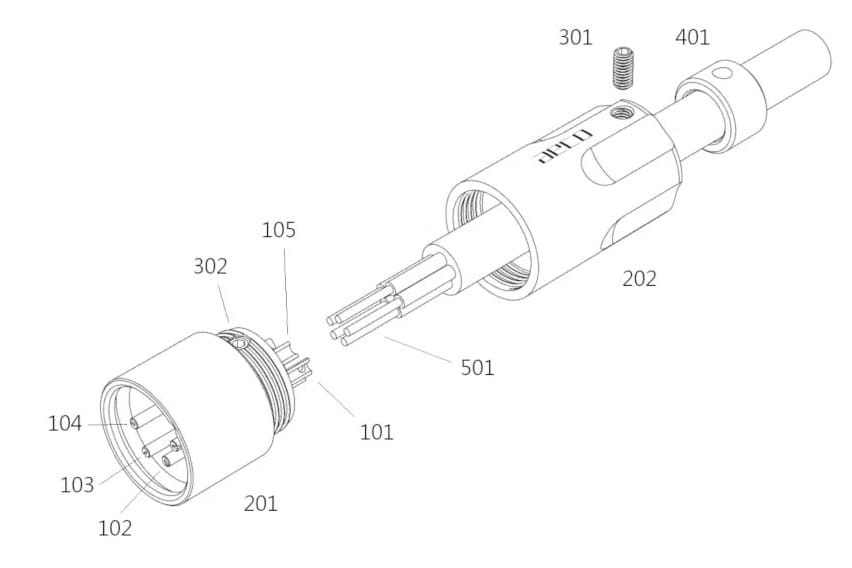

• rekomendowane jest, aby przed montażem odsłonić odcinek przewodnika, który ma być lutowany (element 501 na schemacie);
• w przypadku kabli o średnicy do 8,5 mm można wykorzystać redukcję (401), którą należy wcześniej nałożyć na kabel wraz z obudową (202). Nie pasuje ona do kabli o większej średnicy (do 12,5 mm), w przypadku których należy nałożyć samą obudowę wtyku;
• poszczególne żyły przewodnika należy pojedynczo lutować do punktów montażowych (101, 102, 103 i 104);
• w razie potrzeby można wykorzystać dodatkowy pin dla uziemienia (podłączenie maszy do obudowy);
• po skończonym procesie lutowania należy skręcić obudowę (201 i 202);
• kabel należy usztywnić za pomocą śrubki (301) o długości 6 mm.

Specyfikacja techniczna aeco AX4-1611R

• długość całkowita wtyku: 46 mm
• średnica wtyku (w najgrubszym miejscu): 18,9 mm
• maksymalna średnica przewodu (bez redukcji): 12,5 mm
• maksymalna średnica przewodu (z redukcją): 8,5 mm
• materiał pinów: miedź tellurowa (C14500)
• materiał izolacji: PTFE
• materiał obudowy: stop mosiądzu (C3604)
• materiał redukcji: POM
• materiał śrubki: stal nierdzewna (SUS304)
• pokrycie wtyków: rod (bez niklu)
• pokrycie obudowy: nikiel
• oporność styku: poniżej 0,1 mΩ
