Wysokiej klasy wtyki bananowe z miedzi tellurowej - aeco ABP-1111R 4 szt. | RATY | SALA ODSŁUCHOWA POZNAŃ

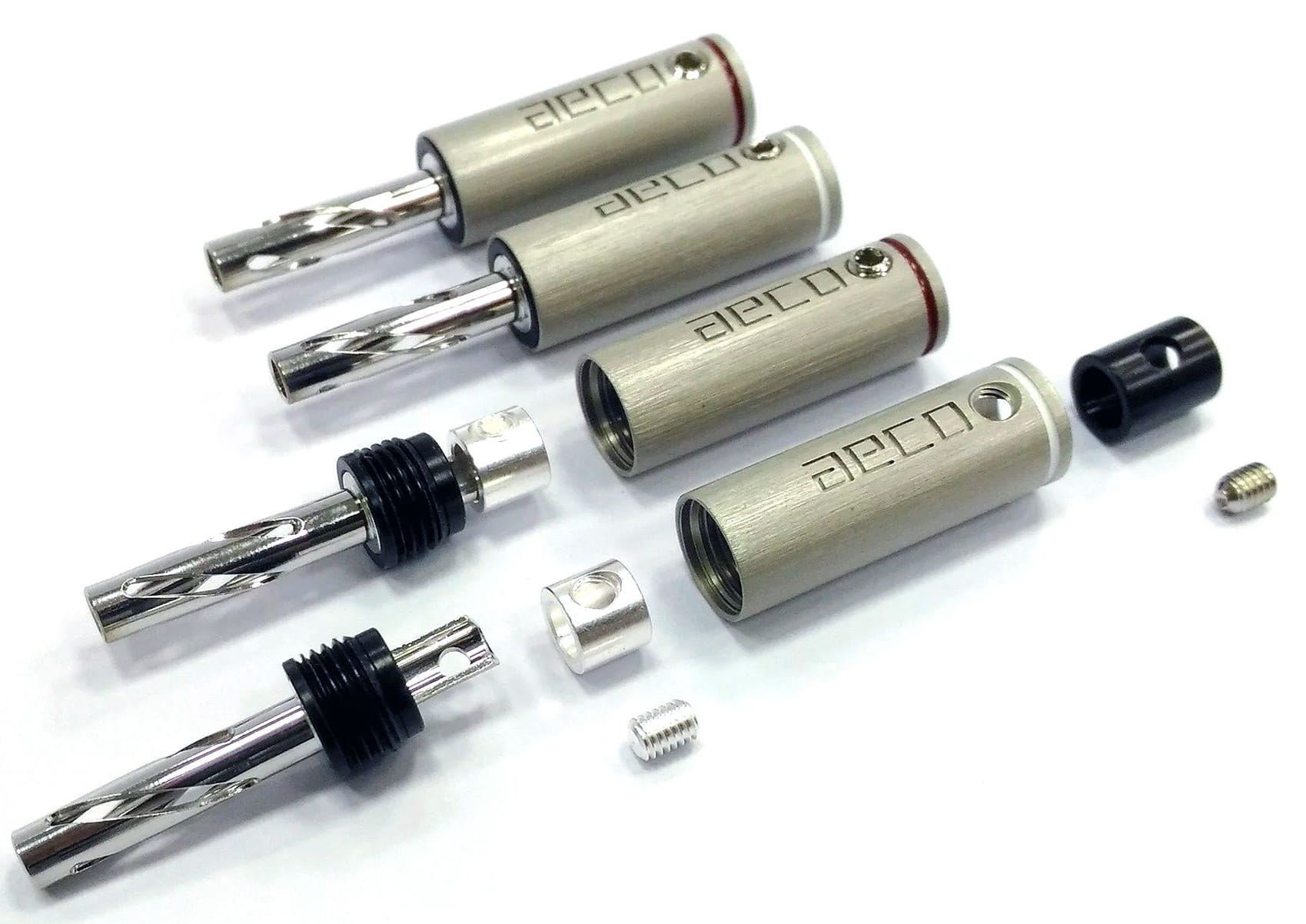

Najważniejsze cechy:

• zestaw 4 wtyków bananowych, które są próżniowo pakowane;
• jednoczęściowy, wytaczany wtyk;
• przewodnik z miedzi tellurowej o wysokiej czystości, która nie jest niklowana;
• możliwość montażu na kablu przez skręcanie lub lutowanie;
• gwintowana tulejka do mocowania obudowy, wykonana jest z POM dla doskonałej izolacji przewodnika od obudowy;
• obudowa z mosiądzu o satynowej powierzchni, która jest szczotkowana i niklowana

Uwagi dotyczące wykorzystania:

• wtyki przygotowane dla terminali głośnikowych 4,0 mm (nie pasują do 4,1 mm);
• wtyki należy wkładać zgodnie z ruchem wskazówek zegara, gdy po raz pierwszy są wpinane do terminalu głośnikowego (kształt wtyku dopasuje się do wielkości złącza, aby zagwarantować idealne połączenie);
• w zestawie znajdują się 4 śrubki do mocowania przewodnika (pokryte srebrem) i 4 śrubki do mocowania kabla (pokryte niklem).

Wysokiej klasy wtyki bananowe

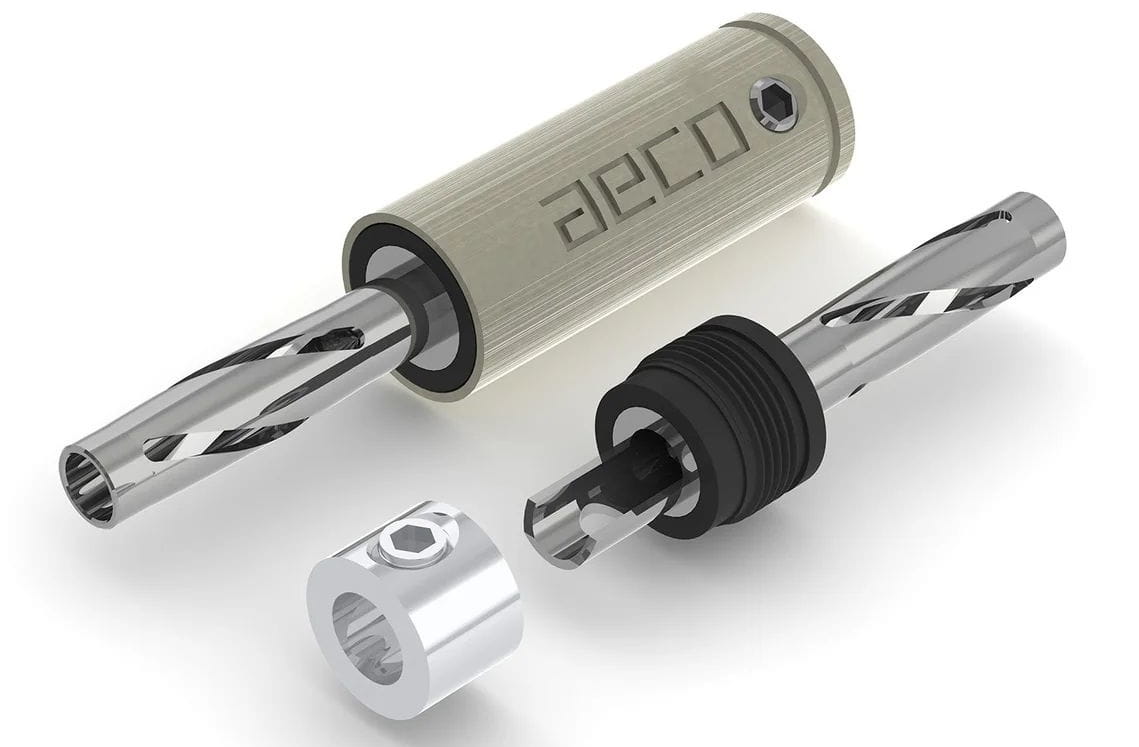

Główna część wtyków bananowych marki aeco wykonana jest z tellurowej miedzi o wysokiej czystości i wytoczona w postaci jednego kawałka, co umożliwia uniknięcie strat przy przesyle sygnału przez materiały o różnej strukturze. Wtyki mają unikatowe, spiralne wycięcia, a do tego są odizolowane od obudowy za pomocą specjalnie wybranego tworzywa sztucznego POM.

Punkt montażowy w ABP-1111R (w kształcie litery L) umożliwia montaż zarówno przez lutowanie, jak i skręcanie. Dopasowany metalowy pierścień z posrebrzaną śrubką umożliwia zablokowanie przewodu w miejscu. Tulejka z POM ciasno przylega do wtyku i ma precyzyjnie przygotowany gwint, który służy do nakręcenia obudowy.

ABP-1111R - jak inne rozwiązania marki aeco - wykonany jest przy użyciu najwyższej jakości materiałów:

• wtyki zrobione są z tellurowej miedzi (C14500) o wysokiej czystości, a następnie pokryte rodem;
• obudowa ze stopu mosiądzu (C3604) jest szczotkowana i pokryta niklem;
• pierścień i śrubka mocująca zrobione są z tego samego stopu mosiądzu (C3604) i mają pokrycie ze srebra.

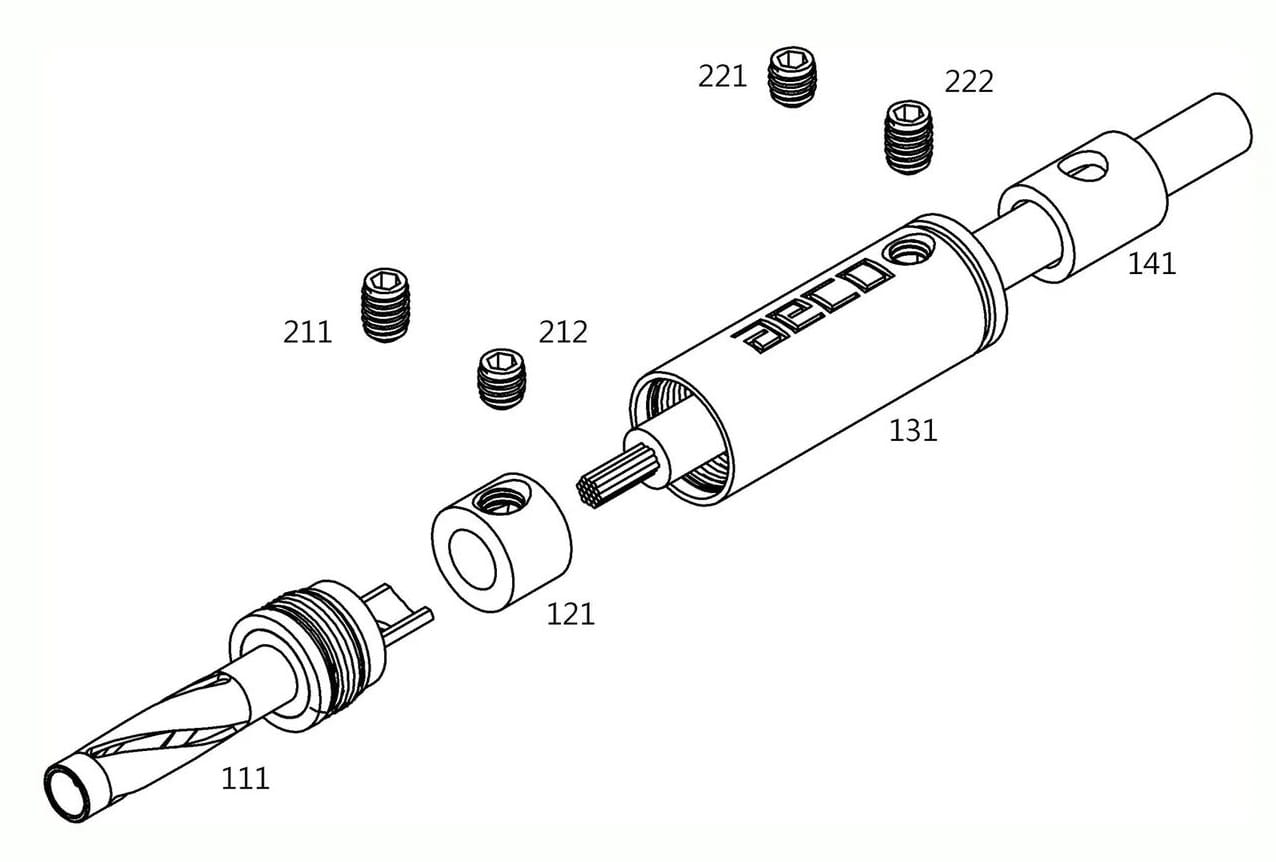

Instrukcja montażu:

• firma aeco rekomenduje, aby przed montażem odsłonić odcinek przewodnika o długości ok. 6 mm (ściągniecie izolacji);
• ABP-1111R przygotowano dla kabli o średnicy mniejszej niż 6,3 mm. Należy usunąć tylny pierścień (element 141), gdy średnica przewodu jest większa niż 4,3 mm.
• kabel należy najpierw przełożyć przez obudowę wtyku;
• w przypadku lutowania: możliwe dla przewodników o średnicy poniżej 5 mm lub 5 AWG. Należy usunąć pierścień (121) i śrubki (211 i 212), a następnie przylutować przewodnik w naciętym punkcie montażowym;
• w przypadku skręcania: możliwe dla przewodów o średnicy poniżej 3,5 mm lub 8 AWG. Należy nałożyć pierścień (121) na punkt montażowy, a następnie włożyć do pierścienia przewodnik i skręcić go ciasno za pomocą śrubek (211 i 212);
• należy nakręcić obudowę;
• finalnie należy usztywnić kabel za pomocą śrubek (221 i 222), o ile nie jest on za duży.

Specyfikacja techniczna aeco ABP-1111R:

• długość całkowita: 43 mm
• średnica wtyku (w najgrubszym miejscu): 9 mm
• średnica pierścienia mocującego przewodnik: 4,5 mm
• średnica pierścienia mocującego cały kabel: 6,5 mm
• materiał wtyku: miedź tellurowa (C14500)
• materiał gwintowanej tulejki: POM
• materiał pierścienia mocującego: stop mosiądzu (C3604)
• materiał obudowy: stop mosiądzu (C3604)
• materiał śrubki do mocowania przewodnika: stop mosiądzu (C3604)
• materiał śrubki do mocowania kabla: żelazo
• pokrycie wtyku: rod (bez niklu)
• pokrycie pierścienia mocującego: srebro (bez niklu)
• pokrycie śrubki mocującej: srebro (bez niklu)
• pokrycie obudowy: nikiel
• pokrycie śrubki do mocowania kabla: nikiel
• wykończenie obudowy: grawerowane logo, szczotkowane, satynowa
• oporność styku: poniżej 0,3 mΩ (testowane z ABI-0601)
